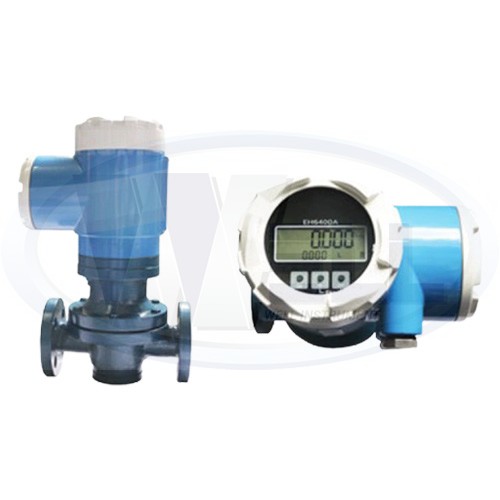

Oval gear flow meter รุ่น OG900 หน้าจอ Digital

หน่วยวัดอัตราการไหล	m³/h
อุณหภูมิที่รองรับ	60°C

Oval gear flow meter รุ่น DH900 เป็นเครื่องวัดอัตราการไหลเชิงบวกชนิดหนึ่ง ขณะที่ของไหลที่กำลังวัดผ่านมิเตอร์ มันจะหมุนเฟืองวงรี 2 อันในช่องตรวจวัดเพื่อแทนที่ปริมาตรของของไหลที่แม่นยำ เซ็นเซอร์ตรวจจับการหมุนของเฟืองเพื่อกำหนดปริมาตรและอัตราการไหล

ความดันของของไหลหมุนเฟืองวงรี รูปที่ 1 ในตำแหน่ง (a) ของไหลจะออกแรงขับเคลื่อนตามเข็มนาฬิกาบนเฟือง A ไม่มีแรงขับเคลื่อนบนเฟือง B มันตั้งฉากกับการไหล ดังนั้นของไหลจึงออกแรงบนเฟือง B ที่ตำแหน่ง (c) แรงขับเคลื่อนทั้งหมดจะอยู่บนเกียร์ B แรงขับเคลื่อนทางเลือกนี้ให้แรงบิดที่เกือบจะคงที่ในการหมุนอย่างราบรื่น การออกแบบมิเตอร์ช่วยลดการลื่นไถลระหว่างเฟืองและผนังช่องตรวจวัด เป็นผลให้เครื่องวัดวงรีอยู่ความหนืดและความหล่อลื่นของของเหลวได้รับผลกระทบน้อยกว่าการออกแบบอื่นๆ

ฟีเจอร์สำคัญ

• Only Two Moving Parts
• Higher Accuracy, 0.5% or 0.2%
• Standard Viscosity up to 2,000 cP (Centipoises = mPa.s)
• Size of wide flow ranges 0.04-340 m3/h (18-37,396 GPM)
• Wide range of working environment -20 ~ +180 °C

ข้อมูลจำเพาะ รุ่น DH900

• Allowed basic error : ±0.5%, ±0.2%ช
• Allowed operating pressure (Mpa) : Cast iron (A), Stainless steel (B) 1.6 Mpa
• Casted steel (E) ,DN15 to DN100 6.4 Mpa
• Pipe connecting flange : JB78-59, 79-59
• Viscosity (mPa.s) : class 0.5 : 0.6-200
• Class 0.2 : 3-200
• Measured media temp. : -20~+60 °C

ย่านการวัดอัตราการไหล (Flow Range)

หมายเหตุ:

• 1. ควรเลือกเครื่องวัดอัตราการไหลไม่สอดคล้องกันช่วงการไหล แต่ไม่เป็นไปตามเส้นผ่านศูนย์กลางท่อ
• 2. หากอุณหภูมิของของเหลวที่วัดเป็นระหว่าง 100-200 °C อัตราการไหลสูงสุดจะต้องลบออก 10%
• 3. แม้ว่าของเหลวที่สูบจ่ายจะไม่ใช่ผลิตภัณฑ์ปิโตรเลียม แต่หากมีความหนืดเทียบเท่ากับที่ระบุไว้ในตาราง ช่วงการไหลก็เช่นกัน เทียบเท่ากับรายการข้างต้น
• 4. สำหรับสารเคมีที่มีอุณหภูมิสูงและของเหลวที่มีความหนืดสูง ปรึกษาเรา
• 5. ในขณะที่สื่อที่วัดมีฤทธิ์กัดกร่อนรุนแรงการไหลสูงสุดต้องลดลง 1/3

ประสิทธิภาพ

ประสิทธิภาพของมิเตอร์มีความแม่นยำสูงและสูญเสียแรงดันต่ำจะแสดงในข้อผิดพลาดเทียบกับลักษณะการสูญเสียแรงดันต่อไปนี้

1. Space petrol           0.7      mPa.s
2. Water                        1      mPa.s
3. Light diesel              5      mPa.s
4. Transformer oil      20     mPa.s
5. Error and pressure loss characteristics for class 0.5

กราฟความแม่นยำด้านบนแสดงข้อผิดพลาดของมิเตอร์เมื่อของเหลวที่สูบจ่ายมีความแตกต่างกัน
ความหนืดและข้อผิดพลาดของมิเตอร์สามารถปรับขึ้นและลงแกน 0 ได้ด้วยความแม่นยำ
ตัวปรับเพื่อปรับข้อผิดพลาดให้เหมาะสม

สำหรับของเหลวใดๆ เมื่ออัตราส่วนช่วงการไหลลดลงสามารถปรับปรุงความแม่นยำของมิเตอร์และข้อผิดพลาดได้จะถูกปรับระหว่าง ± 0.2% โดยคนปรับความแม่นยำ

ขนาดและมิติ Variable area flow meter รุ่น DH900

Oval meter of DN10~40

Unit : mm.







Oval meter of DN50~100









A dimension for cast iron Oval meter



Oval meter of DN150~200

Unit : mm.

















E dimension for cast iron Oval meter
