สำหรับผู้ใช้ Rotameter ที่กำลังมองหาคู่มือฉบับสมบูรณ์เกี่ยวกับ การติดตั้ง Flow meter ในบทความนี้ โฟลมิเตอร์.com เรามีคำแนะนำเบื้องต้นในการติดตั้ง Flow meter รวมถึงขั้นตอน ข้อควรระวัง รวมถึงตัวอย่างการติดตั้งที่ไม่ถูกต้อง หวังว่าบทความนี้จะเป็นประโยชน์แก่ผู้ใช้งานทุกท่านครับ

คำแนะนำในการติดตั้ง Flow meter

ก่อนจะเริ่มติดตั้ง Flow meter เรามีคำแนะนำเบื้องต้นก่อนเริ่มขั้นตอนติดตั้ง ดังนี้

  • ติดตั้ง Flow meter (Rotameter) ในแนวตั้งฉากอย่างสมบูรณ์เท่านั้น โดยให้น้ำไหลในทิศทางขึ้น
  • ขันน๊อตข้อต่อด้วยมือ (ไม่ควรใช้ประแจ อาจทำให้ข้อต่อแตกหักหรือเสียหาย)
  • ใช้เทปพันเกลียวที่เหมาะสมเพื่อป้องกันการรั่วซึมที่ข้อต่อ Union
  • Rotameter จำเป็นต้องได้รับการรองรับที่ด้านบนและด้านล่างของมาตรวัด และไม่ควรรองรับหรือรับน้ำหนักของท่อที่ต่อเข้ามา
  • การวาง Flow meter ไม่ตรงกับแนวท่ออาจทำให้เครื่องวัดอัตราการไหลเสียหายได้
  • หลีกเลี่ยงการไหลแรงกะทันหันหรือ Turbulent flow เนื่องจากจะทำให้ลูกลอยกระแทกหลอดวัดอย่างรุนแรงอันทำให้ Flow meter เสียหาย
  • การสั่นสะเทือนมากเกินไปอาจทำให้ลูกลอยแสดงค่าที่ไม่ถูกต้อง
  • หลีกเลี่ยงการเปิดวาล์วในบริเวณด้านที่นำไหลเข้าอย่างกะทันหันเพราะอาจทำให้เกิดปรากฏการณ์เหมือนแรงดันน้ำพุ่งออกมา
  • Rotameter ถูกออกแบบมาเพื่อใช้สำหรับการไหลของน้ำเท่านั้น หากต้องการใช้กับของไหลอื่น ๆ กรุณาติดต่อเราเพื่อหามาตรวัดอัตราการไหลที่เหมาะสมกับงานของคุณ

ขั้นตอนการติดตั้ง Flow meter ประเภท Rotameter

ขั้นตอนการติดตั้งโรตามิเตอร์มีขั้นตอน ดังต่อไปนี่

ขั้นตอนที่ 1

การติดตั้ง flow meter-ขั้นตอนที่ 1

ตรวจสอบให้แน่ใจว่า Flow meter จะถูกติดตั้งในลักษณะตั้งฉากเท่านั้น

ขั้นตอนที่ 2

การติดตั้ง flow meter-ขั้นตอนที่ 2

ถอดข้อต่อ Union ทั้ง 2 ฝั่ง
ออกจากตัว Rotameter

ขั้นตอนที่ 3

การติดตั้ง flow meter-ขั้นตอนที่ 5

  1. หากคุณติดตั้งแบบสวมทากาวให้ทากาวทั้งข้อต่อ Unionและท่อด้วยกาว PVC
  2. กรณีที่ติดตั้งแบบเกลียว ให้ใช้เทปพันเกลียวพันรอบเกลียวของข้อต่อ

ขั้นตอนที่ 4

การติดตั้ง flow meter-ขั้นตอนที่ 4

นำข้อต่อยูเนี่ยนที่ทากาว หรือใช้เทปพันเกลียว ติดตั้งกลับไปที่ท่อทั้ง 2 ฝั่ง

ขั้นตอนที่ 5

การติดตั้ง flow meter-ขั้นตอนที่ 3

ตรวจสอบให้แน่ใจว่าข้อต่อถูกติดตั้งอย่างถูกต้องและไม่มีรอยรั่วซึม

ขั้นตอนที่ 6

การติดตั้ง flow meter-ขั้นตอนที่ 6

นำหลอด Flow meter ไปติดตั้งเข้ากับข้อต่อ Union ทั้ง 2 ฝั่ง โดยใช้มือหมุนเท่านั้น (ไม่ควรใช้ประแจ)

ตัวอย่างการติตตั้ง Flow meter แบบผิดวิธี

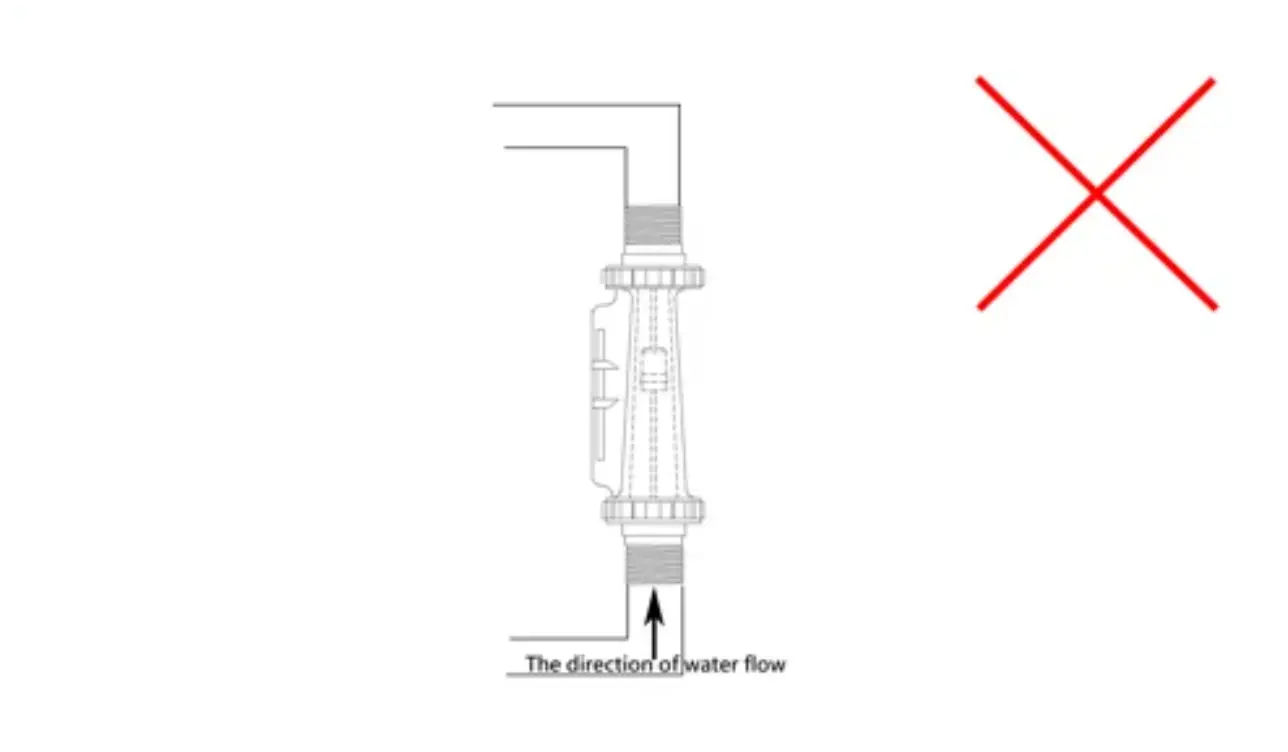

1. ติดตั้ง Rotameter กลับหัว

Rotameter สามารถวัดการไหลจากล่างขึ้นบนเท่านั้น ตรวจสอบว่าคุณวางโรตามิเตอร์ถูกด้านหรือไม่

ตัวอย่างที่ 1-การติดตั้ง Flow meter ผิดวิธี

2. ติดตั้ง Flow meter กลางแจ้ง โดยถูกแสงอาทิตย์โดยตรง

การติดตั้งกลางแจ้งสามารถทำได้ เพียงแต่อาจทำให้อายุการใช้งานของ Rotameter สั้นลง

ตัวอย่างที่ 2-การติดตั้ง Flow meter ผิดวิธี

3. การติดตั้ง Flow meter ในแนวเฉียง

การติดตั้งในแนวเฉียง ทำให้การอ่านค่าของ Flow meter ไม่แม่นยำ

ตัวอย่างที่ 3-การติดตั้ง Flow meter ผิดวิธี

4. การติดตั้ง Flow meter ในแนวนอน

หลักการทำงานของ Rotameter อาศัยการเคลื่อนที่ ขึ้น-ลง ของลูกลอย เมื่อติดตั้งในแนวนอนลูกลอยจะไม่สามารถทำงานอย่างถูกต้อง ส่งผลให้ไม่สามารถวัดอัตราการไหลได้

ตัวอย่างที่ 4-การติดตั้ง Flow meter ผิดวิธี

สรุป

เป็นอย่างไรกันบ้างครับ การติดตั้ง Flow meter ประเภท Rotameter นั้นไม่ยากเลย เพียงติดตั้งให้ตรงตามแนวท่อและไม่ติดตั้งในแนวนอน ก็สามารถใช้งานมาตรวัดชนิดนี้ได้ทันที ถือเป็นหนึ่งในประเภท Flow meter ที่ราคาถูก ใช้งานงาน แถมการติดตั้งไม่ซับซ้อน เพียงแต่มีข้อจำกัดคือสามารถใช้วัดเฉพาะของไหลที่เป็นน้ำเท่านั้น

สำหรับใครที่อยากรู้วิธีการติดตั้งมาตรวัดอัตราการไหลประเภทอื่น ๆ  รอติดตามกันได้บนเว็บไซต์ โฟลมิเตอร์.com ได้เลยครับ



ขอบพระคุณเนื้อหาจาก : www.lorric.com
