Flowmeter Turbine ด้วยความแม่นยำที่สูง มีช่วงวัดการไหลที่กว้าง และมีความทนทาน จึงทำให้ Flow meter ประเภทใบพัดนี้นิยมใช้ในงานอุตสาหกรรมต่าง ๆ เช่น อุตสาหกรรมปิโตรเคมี อุตสาหกรรมอาหารและเครื่องดื่ม อุตสาหกรรมการผลิตไฟฟ้า อุตสาหกรรมน้ำ ในบทความนี้ โฟลมิเตอร์.com จะพาทุกคนไปรู้จักกับเครื่องวัดอัตราการไหลแบบ Turbine ตั้งแต่ความหมาย หลักการทำงาน ส่วนประกอบ พร้อมทั้งข้อดีข้อเสีย หวังว่าบทความนี้จะเป็นประโยชน์แก่ผู้อ่านทุกท่านครับ

Flowmeter turbine คืออะไร ?

flowmeter turbine รุ่น YHDTM
ภาพที่ 1 : flowmeter turbine รุ่น YHDTM
Flowmeter Turbine คือ อุปกรณ์ที่ใช้ในการวัดอัตราการไหลของของไหล โดยทั่วไปจะเป็นก๊าซหรือของเหลว เมื่อไหลผ่านท่อหรือท่อร้อยสาย ทำงานโดยใช้หลักการของโรเตอร์หมุนหรือกังหันที่หมุนภายในการไหลของของไหล ความเร็วในการหมุนของกังหันเป็นสัดส่วนโดยตรงกับความเร็วของของไหล ซึ่งจะสัมพันธ์กับอัตราการไหล

ส่วนประกอบ

Flowmeter turbine มีส่วนประกอบต่าง ๆ ดังนี้

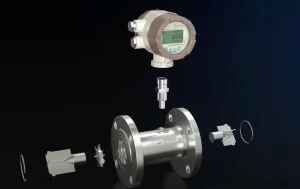

ส่วนประกอบ flowmeter turbine
ภาพที่ 2 : ส่วนประกอบของ Turbine Flow meter
  1. Turbine Rotor: นี่คือโครงสร้างคล้ายใบมีดหรือใบพัดที่ติดตั้งอยู่บนเพลาภายในมิเตอร์วัดการไหล เมื่อของไหลไหลผ่านท่อ จะทำให้โรเตอร์หมุน
  2. Pickup Coil: รอบๆ ใบพัดจะมีคอยล์ปิคอัพหรือเซ็นเซอร์ที่ตรวจจับการหมุนของใบพัด
  3. Electronic Circuitry: สัญญาณที่สร้างโดย Pickup coil ดึงข้อมูลและประมวลผลโดยวงจรอิเล็กทรอนิกส์ภายใน Flowmeter เพื่อคำนวณความเร็วในการหมุนของใบพัดและแสดงผลออกมาที่หน้าจอ

ขั้นตอนการทำงานของ Flowmeter Turbine

การทำงานของ Flowmeter Turbine มีขั้นตอนดังนี้

  1. ของเหลวหรือก๊าซไหลผ่านใบพัด
  2. ใบพัดหมุนด้วยความเร็วตามอัตราการไหลของของเหลวหรือก๊าซ
  3. อุปกรณ์ตรวจจับความถี่การหมุนของใบพัดตรวจจับความถี่การหมุนของใบพัด
  4. สัญญาณไฟฟ้าที่ได้จากอุปกรณ์ตรวจจับความถี่การหมุนของใบพัดจะถูกแปลงเป็นอัตราการไหล

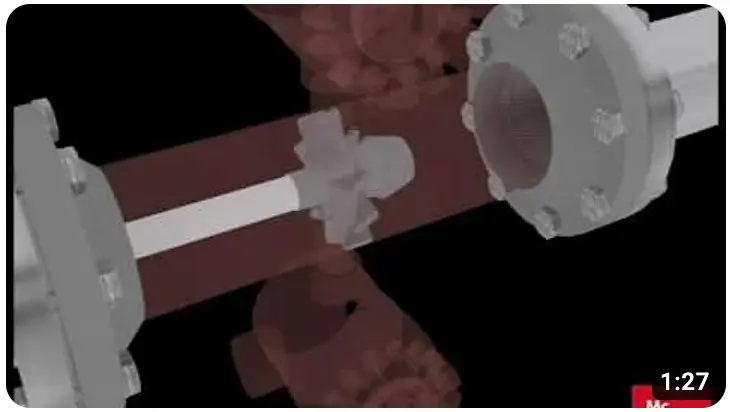

วิดีโอสาธิตการทำงานของ Flowmeter Turbine



ข้อดีและข้อเสีย

อุปกรณ์ทุกอย่างต่างมีทั้งข้อดีและข้อเสีย ไม่เว้นแม้แต่ Flowmeter Turbine ที่มีจุดเด่นและข้อจำกัดดังต่อไปนี้

ข้อดี

  • มีความแม่นยำสูง
  • มีย่านการวัดกว้าง
  • ทนทานต่อการใช้งาน

ข้อเสีย

  • ราคาสูง
  • ไม่สามารถใช้วัดการไหลของของเหลวที่มีสารแขวนลอยปะปนได้
  • ต้องติดตั้งให้ท่อตรงตามทิศทางการไหลของของเหลวหรือก๊าซ

จำหน่าย Flowmeter Turbine ยี่ห้อ WELL

หากคุณกำลังมองหาเครื่องวัดอัตราการไหลแบบใบพัด เรามี Flowmeter Turbine ยี่ห้อ WELL สามารถดูได้จากสินค้าดังต่อไปนี้หรือคลิกที่ปุ่มเพื่อดูทั้งหมด

ดู Turbine Flowmeter ทั้งหมด

สรุป

Flowmeter Turbine สามารถกำหนดอัตราการไหลของของไหลได้โดยการวัดความเร็วในการหมุนของโรเตอร์ มักใช้ในอุตสาหกรรมต่างๆ รวมถึงน้ำมันและก๊าซ สารเคมี การบำบัดน้ำ และการผลิต ซึ่งการวัดอัตราการไหลที่แม่นยำและเชื่อถือได้เป็นสิ่งสำคัญสำหรับการควบคุมกระบวนการและประสิทธิภาพ
